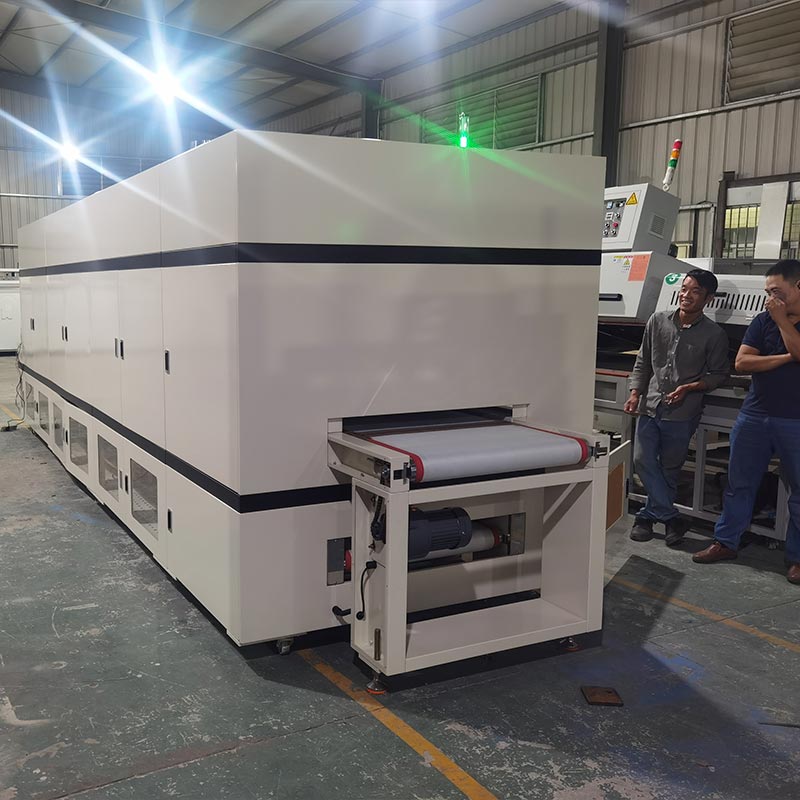

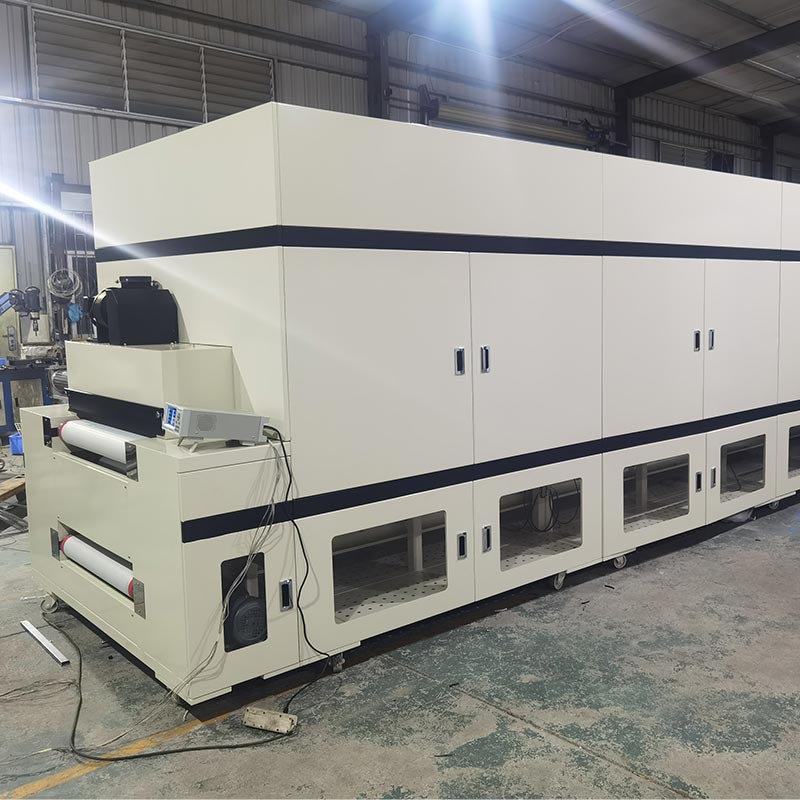

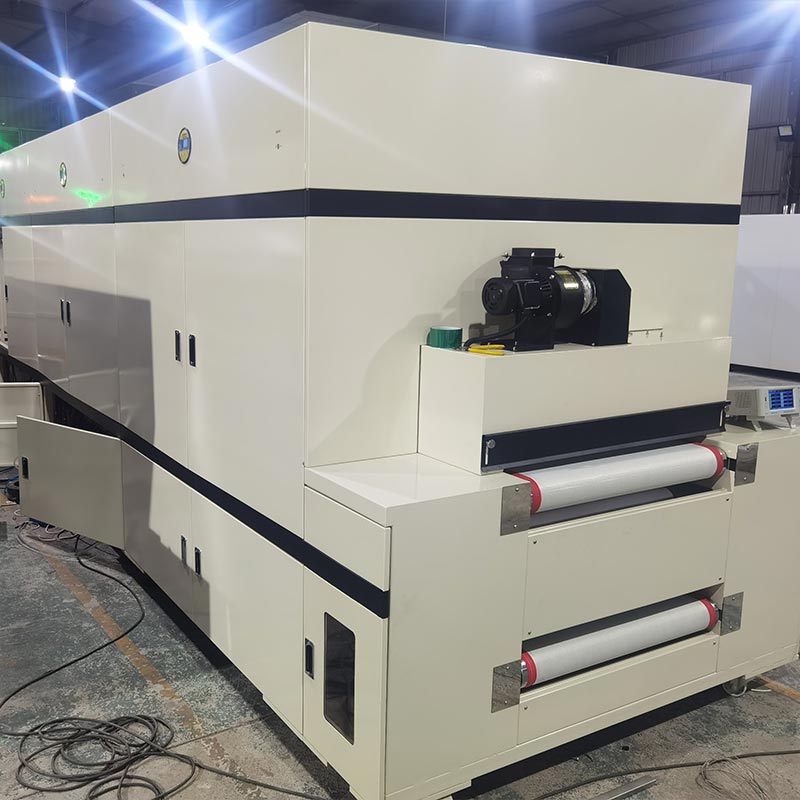

Circuit Board Tunnel Ovn

For at opnå ensartet varmefordeling i Circuit Board Tunnel Ovnen er det ikke tilstrækkeligt at stole på opvarmning. præcis væskedynamikkontrol er også nødvendig. Som en stor producent har Dingfeng designet en tryksat udstødningssystem, der kan danne et lodret og turbulent-frit lufttæppe over en 700-millimeters transportbåndsbredde. Drevet af en 2,2-kilowatt langakset motor og et 12-tommer SUS304-løbehjul, kan den presse den rensede varme luft ind i bittesmå porer af flerlags printkort. Dette er især vigtigt for fleksible trykte kredsløb, da det kan stabilisere letvægtssubstratet, så det kan komme i kontakt med teflon mesh bæltet, undgå oscillations- og bevægelsesfænomener, der almindeligvis ses i standard konvektionsovne.

Arbejdsprincip

DFHK7008 model Circuit Board Tunnel Ovn bruger rustfri stål varmerør til opvarmning. Det er kombineret med en støjsvag varm luftcirkulationsblæser og underboksens returluftventilationsteknologi. Den varme luft, efter at være blevet behandlet af højtemperatureffektivt filter, presses jævnt på produktets overflade. Det kan opnå automatisk temperaturkontrol, konstant temperatur og automatisk stop ved overtemperatur, med sikkerhed, bekvemmelighed, miljøbeskyttelse og energibesparelse. Det indre af ovnen er udelukkende lavet i spejlfinish rustfri stålplader. Isoleringslaget er fyldt med 120K kiselsyrealuminiumisoleringsbomuld. Den transporten bruger højkvalitets Teflon højtemperaturbestandigt netbælte og er udstyret med en controller og frekvensomformer styret af det elektriske lavspændingsstyringssystem.

Kvalitet af konfiguration

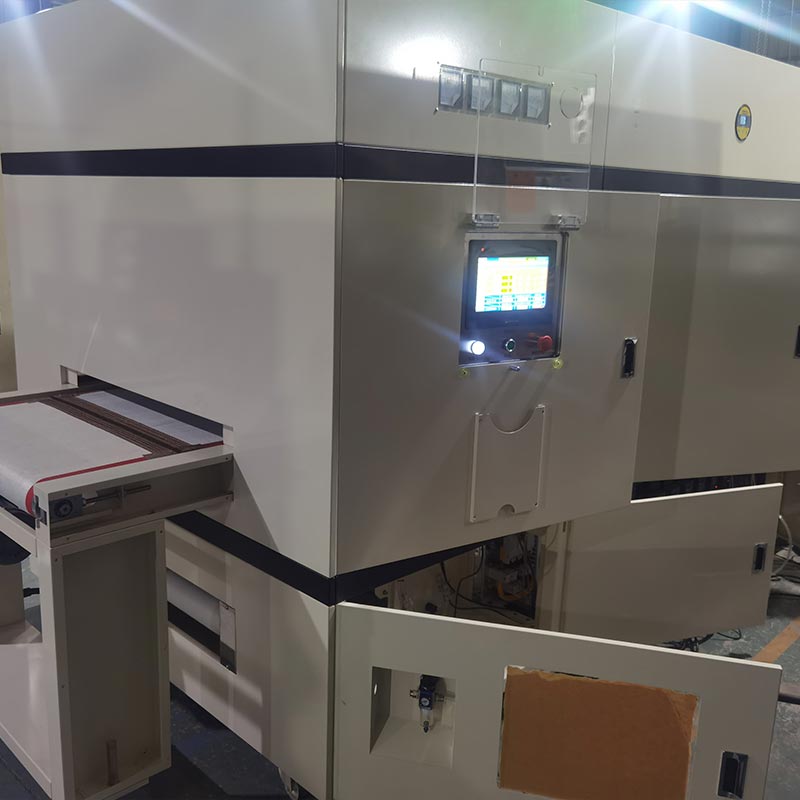

Circuit Board Tunnel Ovens elektriske styresystem er udstyret med komponenter fra topmærker både hjemme og i udlandet, herunder Mitsubishi H5U-1614MTD-A8 PLC, MT8102iE berøringsskærm, DTE-10T temperaturkontrolmodul og K-type WRNT-01/02 sonder til præcis temperaturmåling af varmeudførelsesdelen. Den trefasede kontrollerbart siliciummodul J3-SCR-75LA er drevet til stabil effektregulering. Med hensyn til transmissionssystemet, to Shilin frekvensomformere (220V 0,4KW og 380V 3,7KW) med kommunikationsfunktioner og Schneider-serien komponenter er udstyret, inklusive 3P+N-C 250A lækageafbryder for total strømbeskyttelse. LC1N-serien AC-kontaktorer (1810, 1210, 4011) med flere specifikationer er ansvarlige for åbning og lukning af hver kredsløb, og er kombineret med LRN12N termisk relæ og MY4NJ mellemrelæ for at sikre den ekstremt høje stabilitet og sikkerhed af udstyrets drift fra kilden til terminalen.

Hovedkomponent model

FAQ

Q1: Hvordan forhindrer denne ovn "Popcorn-effekten" i flerlags PCB-bagning?

A: "Popcorn-effekten" opstår, når indesluttet fugt udvider sig for hurtigt. Vores Circuit Board Tunnel Ovn  bruger SCR-kontrollerede lineære varmeramper. Ved præcist at styre temperaturstigningshastigheden tillader vi intern fugt til at diffundere sikkert gennem pre-preg-lagene, før den når sintringsspidstemperaturer, sikre, at de interlaminære bindinger forbliver intakte.

Spørgsmål 2: Er luftstrømmen kraftig nok til at tørre gennemgående huller med højt billedformat?

A: Ja. Vores trykluftkammer med nedadgående træk er specielt designet til at drive varm luft ind i vias med højt billedformat. Den lodret tryk sikrer, at luften trænger ind i hullerne frem for blot at skumme overfladen, dvs afgørende for fuldstændig dehydrering før lodde- eller pletteringsfasen.

Q3: Kan vi integrere denne tunnelovn i en fuldautomatisk SMT-linje?

A: Absolut. Mitsubishi PLC og Frequency Conversion Motors er designet med reserverede koblingspunkter til Industri 4.0 tilslutning. Transportbåndets hastighed og temperaturdata kan synkroniseres med din upstream pick-and-place robotter eller nedstrøms inspektionsstationer, hvilket sikrer en problemfri, automatiseret arbejdsgang.
